Reforma del sistema de climatización del Museo del Castillo Templario de Ponferrada
Descripción del proyecto
El proyecto contempla la modernización del sistema de climatización del edificio que alberga el Museo del Castillo Templario de Ponferrada, mediante la sustitución de los equipos de producción térmica existentes por un nuevo sistema de aerotermia de alta eficiencia energética.
La actuación se diseñó aprovechando la infraestructura hidráulica existente, manteniendo las redes de distribución, los fancoils y el suelo radiante, lo que permitió reducir la intervención sobre el edificio y optimizar la inversión sin renunciar a una mejora significativa del rendimiento energético.
Con esta reforma se incrementa la eficiencia de la instalación, se reducen los consumos energéticos y se mejora la fiabilidad del sistema de climatización de un edificio de uso museístico integrado en uno de los conjuntos patrimoniales más representativos de Ponferrada.
Datos del proyecto
Objetivos del proyecto
Modernizar la producción térmica
Sustituir los generadores de climatización existentes por bombas de calor aerotérmicas de alta eficiencia adaptadas a las necesidades del edificio
Aprovechar la instalación existente
Mantener la red hidráulica, los fancoils y el suelo radiante existentes, limitando la actuación a la producción de frío y calor.
Mejorar la eficiencia energética
Reducir el consumo eléctrico mediante equipos inverter capaces de modular automáticamente su potencia según la demanda térmica.
Solución desarrolada
La actuación se centra en la renovación de la producción térmica del edificio que alberga el Museo del Castillo Templario de Ponferrada, sustituyendo los equipos existentes por un sistema de aerotermia de alta eficiencia capaz de proporcionar calefacción y refrigeración durante todo el año. La intervención se plantea respetando la configuración original de la instalación, limitando las actuaciones a las salas de máquinas y evitando modificaciones sobre las redes de distribución del edificio.

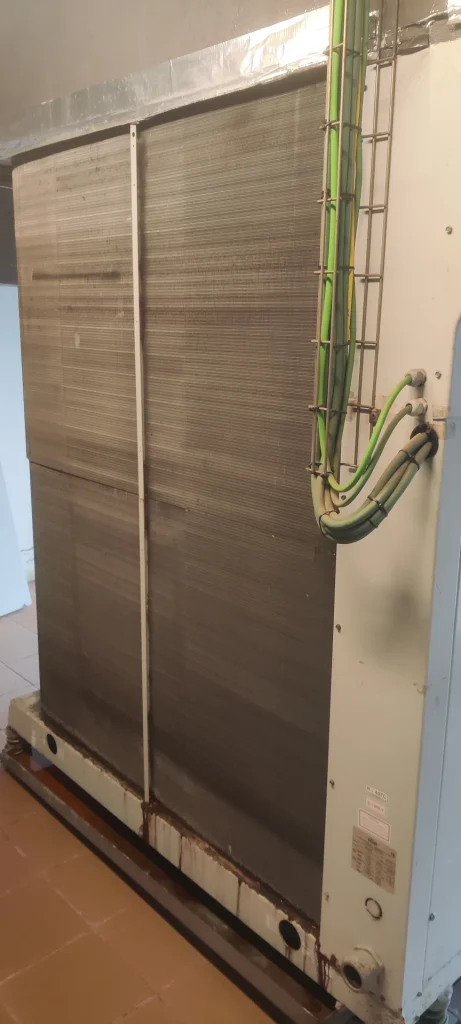

El edificio dispone de tres instalaciones térmicas independientes que alimentan los distintos circuitos de climatización: dos redes de fancoils y un circuito de suelo radiante. Antes de la actuación, estas instalaciones estaban alimentadas por bombas de calor con refrigerante R-407C instaladas en 2006, cuya eficiencia energética resultaba claramente inferior a la que ofrecen las tecnologías actuales.
La solución proyectada consiste en sustituir estos generadores por nueve bombas de calor aire-agua de alta eficiencia distribuidas en tres grupos, uno para cada zona térmica del edificio. Cada conjunto trabaja en cascada y dispone de compresores inverter capaces de modular automáticamente la potencia generada, adaptándose en cada momento a la demanda real de calefacción o refrigeración.
Uno de los aspectos más relevantes del proyecto es el aprovechamiento de la infraestructura existente. Las redes hidráulicas, los circuitos de suelo radiante, los fancoils y las unidades terminales se mantienen en servicio, ya que presentaban un correcto estado de conservación y un funcionamiento adecuado. Esta decisión permite reducir la intervención sobre el edificio, disminuir los tiempos de ejecución y optimizar la inversión realizada.
El funcionamiento en cascada de las nuevas aerotermias permite adaptar continuamente la producción térmica a las necesidades del edificio. Cuando la demanda es reducida, únicamente permanecen en funcionamiento los equipos necesarios, mientras que en los momentos de mayor carga térmica el sistema incorpora progresivamente nuevas unidades, mejorando el rendimiento estacional y reduciendo el consumo energético.
La incorporación de tecnología inverter proporciona una regulación mucho más precisa que la instalación original, disminuyendo el número de arranques y paradas de los compresores y aumentando la vida útil de los equipos. Además, la nueva producción térmica ofrece una mayor fiabilidad para un edificio de uso público que recibe visitantes durante todo el año.
Como resultado, el Museo del Castillo Templario dispone de un sistema de climatización más eficiente, flexible y preparado para las necesidades futuras del edificio, manteniendo la arquitectura de la instalación existente y mejorando significativamente el rendimiento energético de la producción de frío y calor.
Principales soluciones adoptadas
Producción térmica
Sustitución de los generadores térmicos existentes por bombas de calor aerotérmicas de alta eficiencia capaz de cubrir las necesidades de calefacción y refrigeración.
Distribución hidráulica
Se mantienen las redes hidráulicas existentes, limitando la actuación a la producción térmica y reduciendo la intervención sobre el edificio.
Unidades terminales
Se mantienen los sistemas de emisión existentes mediante fancoils y suelo radiante, conservando el funcionamiento original de la instalación.
Edificio histórico
La reforma se proyecta respetando la configuración existente del edificio e integrando las nuevas instalaciones con el mínimo impacto sobre el inmueble.
Control centralizado
Sistema de regulación centralizada para supervisar la producción térmica y optimizar el funcionamiento de toda la instalación.
Eficiencia energética
178 → 141 kWh/m2·año
Consumo de energía primaria no renovable.
Documenación gráfica
A continuación se muestra una selección de la documentación gráfica elaborada durante el desarrollo del proyecto, incluyendo el esquema hidráulico general de la instalación y una galería de imágenes representativas de la ejecución de la obra.

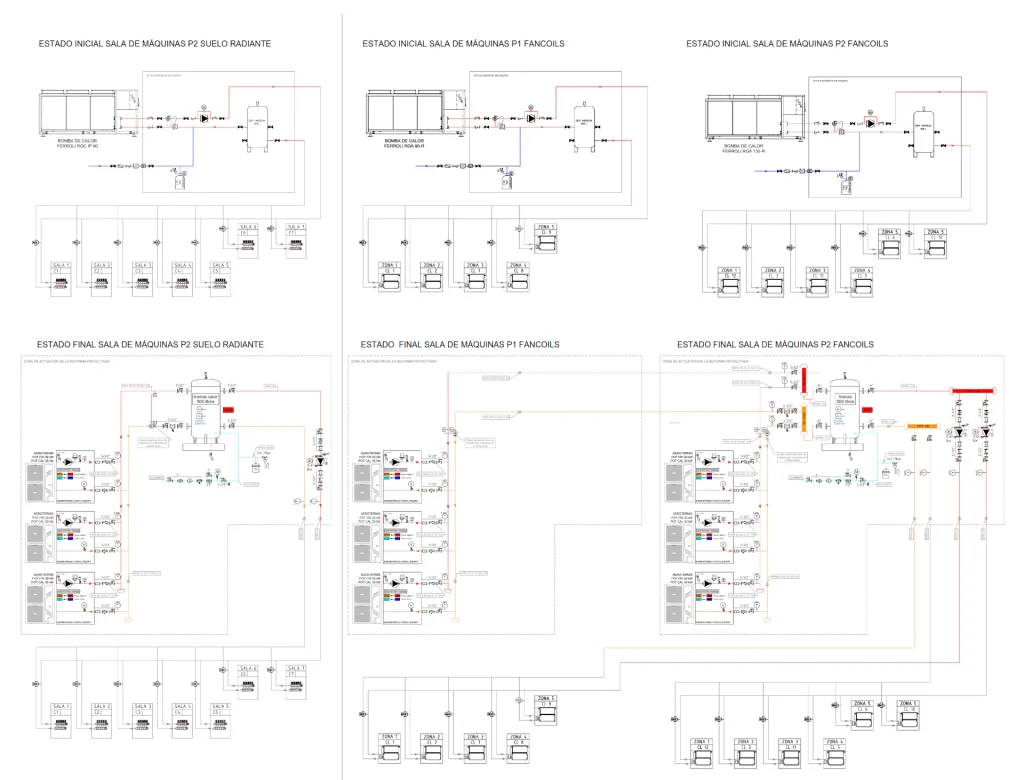

Esquema de principio
Esquema hidráulico general de la instalación de climatización para el Centro de Salud de Fabero. Se representa la producción térmica mediante aerotermia, el depósito de inercia, los grupos hidráulicos y la distribución hacia las distintas zonas climatizadas del edificio.
