Renovación del sistema de climatización del Centro de Salud de Cacabelos
Descripción del proyecto
El proyecto contempla la renovación integral del sistema de climatización del Centro de Salud de Cacabelos, con el objetivo de mejorar el confort térmico de los usuarios, incrementar la eficiencia energética del edificio y sustituir una instalación basada en combustibles fósiles por un sistema más sostenible. La actuación se desarrolla en un edificio sanitario en funcionamiento, por lo que el diseño de la instalación se ha realizado garantizando la continuidad del servicio y la adaptación a las necesidades de cada zona del centro.
La nueva instalación se basa en un sistema de aerotermia con refrigerante natural R-290, complementado con una red de ventilación equipada con recuperadores de calor para mejorar la calidad del aire interior y reducir el consumo energético. Además, se incorpora un sistema de control centralizado que optimiza el funcionamiento de la instalación y permite una gestión eficiente de los distintos equipos, manteniendo la caldera existente únicamente como sistema de respaldo para situaciones excepcionales.
Con esta actuación, el Centro de Salud de Cacabelos mejora significativamente la eficiencia de sus instalaciones térmicas, reduce las emisiones asociadas al consumo energético y dispone de un sistema de climatización moderno, fiable y adaptado a las necesidades actuales del edificio sanitario, garantizando el confort de pacientes y personal durante todo el año.
Datos del proyecto
Objetivos del proyecto
Mejorar el confort
Garantizar unas condiciones térmicas estables y adecuadas para pacientes, personal sanitario y usuarios durante todo el año.
Eficiencia energética
Implantar un sistema basado en aerotermia R-290 que reduzca el consumo energético y las emisiones del edificio.
Calidad del aire interior
Incorporar ventilación con recuperación de calor para garantizar una adecuada renovación del aire y optimizar la eficiencia de la instalación.
Solución desarrolada

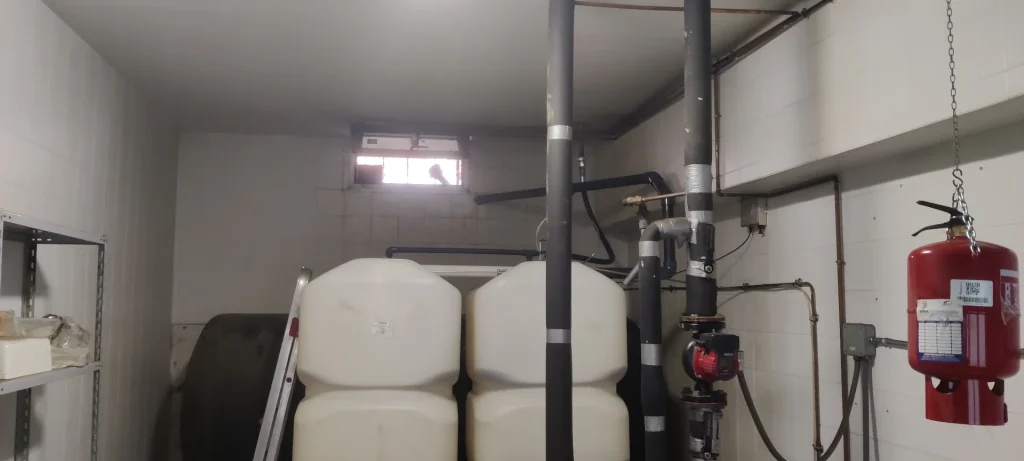

El proyecto contempló la renovación integral del sistema de climatización del Centro de Salud de Cacabelos, sustituyendo una instalación basada principalmente en una caldera de gasóleo por una solución de alta eficiencia energética mediante aerotermia. La actuación tuvo como objetivo mejorar el confort térmico de pacientes y personal sanitario, reducir el consumo energético del edificio y disminuir las emisiones asociadas a la producción de calefacción.

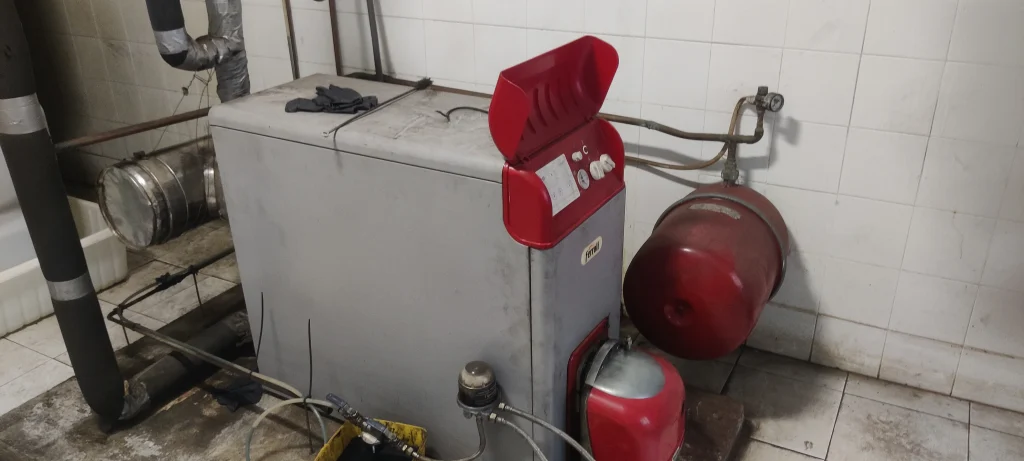

La nueva instalación incorpora dos bombas de calor aire-agua con refrigerante natural R-290, una unidad principal destinada a cubrir la mayor parte de la demanda térmica del edificio y una segunda unidad de apoyo para garantizar la continuidad del servicio y optimizar el funcionamiento de la instalación en condiciones de carga parcial. Como medida de seguridad, la caldera existente se mantiene como sistema de respaldo para situaciones excepcionales o de emergencia.
La distribución de la energía térmica se realiza mediante una nueva red hidráulica de agua a caudal variable, que alimenta equipos terminales distribuidos por las distintas dependencias del centro sanitario y permite adaptar el funcionamiento de la instalación a las necesidades reales de cada zona mediante un sistema de regulación y control centralizado.
Asimismo, se proyectó un nuevo sistema de ventilación mecánica con recuperadores de calor, diseñado para garantizar una adecuada renovación del aire interior conforme a las exigencias del Reglamento de Instalaciones Térmicas en los Edificios (RITE), mejorando la calidad ambiental del edificio sin penalizar la eficiencia energética. La producción de agua caliente sanitaria se mantiene mediante los equipos existentes, al tratarse de una demanda reducida y distribuida en distintos puntos del edificio.
El resultado es una instalación térmica más eficiente, flexible y sostenible, preparada para responder a las necesidades actuales del centro sanitario, con un menor consumo energético, un mayor nivel de confort para los usuarios y una reducción significativa de las emisiones derivadas del funcionamiento del edificio.
Principales soluciones adoptadas
Generador Térmico
Sustitución del sistema de producción térmica por equipos de mayor eficiencia adaptados al edificio.
Distribución hidráulica
Red hidráulica diseñada para garantizar el caudal y minimizar las pérdidas energéticas.
Unidades terminales
Adaptadas a las necesidades térmicas de cada local y con control independiente de temperátura.
Ventilación eficiente
Incorporar recuperadores de calor para reducir el consumo energético y mantener la calidad del aire.
Control centralizado
Instalación de control centralizado para supervisar la instalación térmica y minimizar el consumo energético.
Eficiencia energética
192 → 122 kWh/m2·año
Consumo de energía primaria no renovable.
Documenación gráfica
A continuación se muestra una selección de la documentación gráfica elaborada durante el desarrollo del proyecto, incluyendo el esquema hidráulico general de la instalación y una galería de imágenes representativas de la ejecución de la obra.
Esquema de principio
Esquema hidráulico general de la instalación de climatización y producción de ACS proyectada para el Centro de Salud de Fabero. Se representa la producción térmica mediante aerotermia, el depósito de inercia, los grupos hidráulicos y la distribución hacia las distintas zonas climatizadas del edificio.
