Renovación del sistema de climatización y ACS del Centro de Salud de Fabero
Descripción del proyecto
La actuación consistió en la renovación integral del sistema de climatización y producción de ACS del Centro de Salud de Fabero, sustituyendo los equipos existentes por soluciones más eficientes y adaptadas a las necesidades actuales del edificio.
Datos del proyecto
Objetivos del proyecto
Mejorar el confort
Garantizar unas condiciones térmicas adecuadas para los usuarios del edificio mediante la renovación de la instalación.
Eficiencia energética
Reducir el consumo energético mediante la incorporación de equipos de mayor rendimiento y un diseño optimizado..
Calidad del aire interior
Asegurar una correcta ventilación y unas condiciones ambientales acordes con el uso sanitario del edificio.
Solución desarrolada
El proyecto contempló la renovación integral de las instalaciones de climatización, ventilación y producción de agua caliente sanitaria del Centro de Salud de Fabero, sustituyendo un sistema basado exclusivamente en una caldera de gasóleo por una solución de alta eficiencia energética adaptada a las necesidades actuales del edificio.
La nueva instalación incorpora dos bombas de calor aerotérmicas de alta temperatura funcionando en cascada, capaces de modular su potencia en función de la demanda térmica del edificio. Como medida de seguridad y continuidad del servicio sanitario, se mantuvo la caldera existente como sistema de respaldo ante posibles incidencias o situaciones excepcionales.
La climatización se resolvió mediante una nueva red hidráulica de agua a caudal variable que alimenta equipos fancoil distribuidos por las distintas zonas del edificio, permitiendo un control independiente de la temperatura en cada espacio mediante regulación centralizada.
Asimismo, se proyectó un nuevo sistema de ventilación con recuperadores de calor para garantizar la calidad del aire interior conforme a las exigencias del RITE en edificios sanitarios, además de un sistema independiente de producción de agua caliente sanitaria mediante aerotermia con acumulación.
El resultado es una instalación más eficiente, flexible y sostenible, que mejora el confort de los usuarios, reduce significativamente el consumo energético y facilita las labores de explotación y mantenimiento del edificio.
Principales soluciones adoptadas
Generador Térmico
Sustitución del sistema de producción térmica por equipos de mayor eficiencia adaptados al edificio.
Distribución hidráulica
Red hidráulica diseñada para garantizar el caudal y minimizar las pérdidas energéticas.
Unidades terminales
Adaptadas a las necesidades térmicas de cada local y con control independiente de temperátura.
Ventilación
Sistema de ventilación diseñado para garantizar la calidad del aire interior y el confort de los usuarios.
Control centralizado
Instalación de control centralizado para supervisar la instalación térmica y minimizar el consumo energético.
Eficiencia energética
184 → 98 kWh/m2·año
Consumo de energía primaria no renovable.
Documenación gráfica
A continuación se muestra una selección de la documentación gráfica elaborada durante el desarrollo del proyecto, incluyendo el esquema hidráulico general de la instalación y una galería de imágenes representativas de la ejecución de la obra.

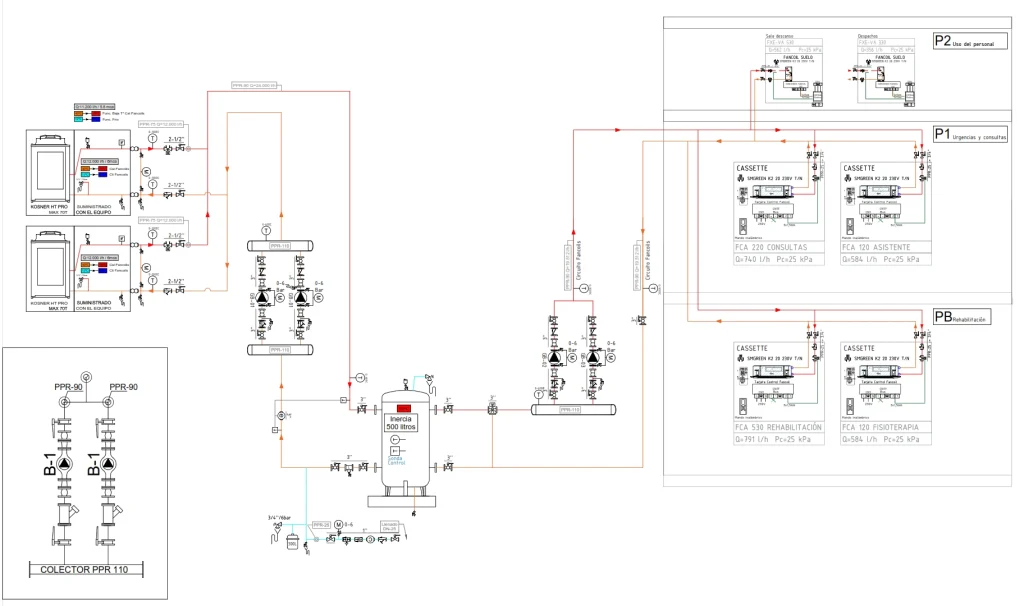

Esquema de principio
Esquema hidráulico general de la instalación de climatización y producción de ACS proyectada para el Centro de Salud de Fabero. Se representa la producción térmica mediante aerotermia, el depósito de inercia, los grupos hidráulicos y la distribución hacia las distintas zonas climatizadas del edificio.
Proyectos relacionados

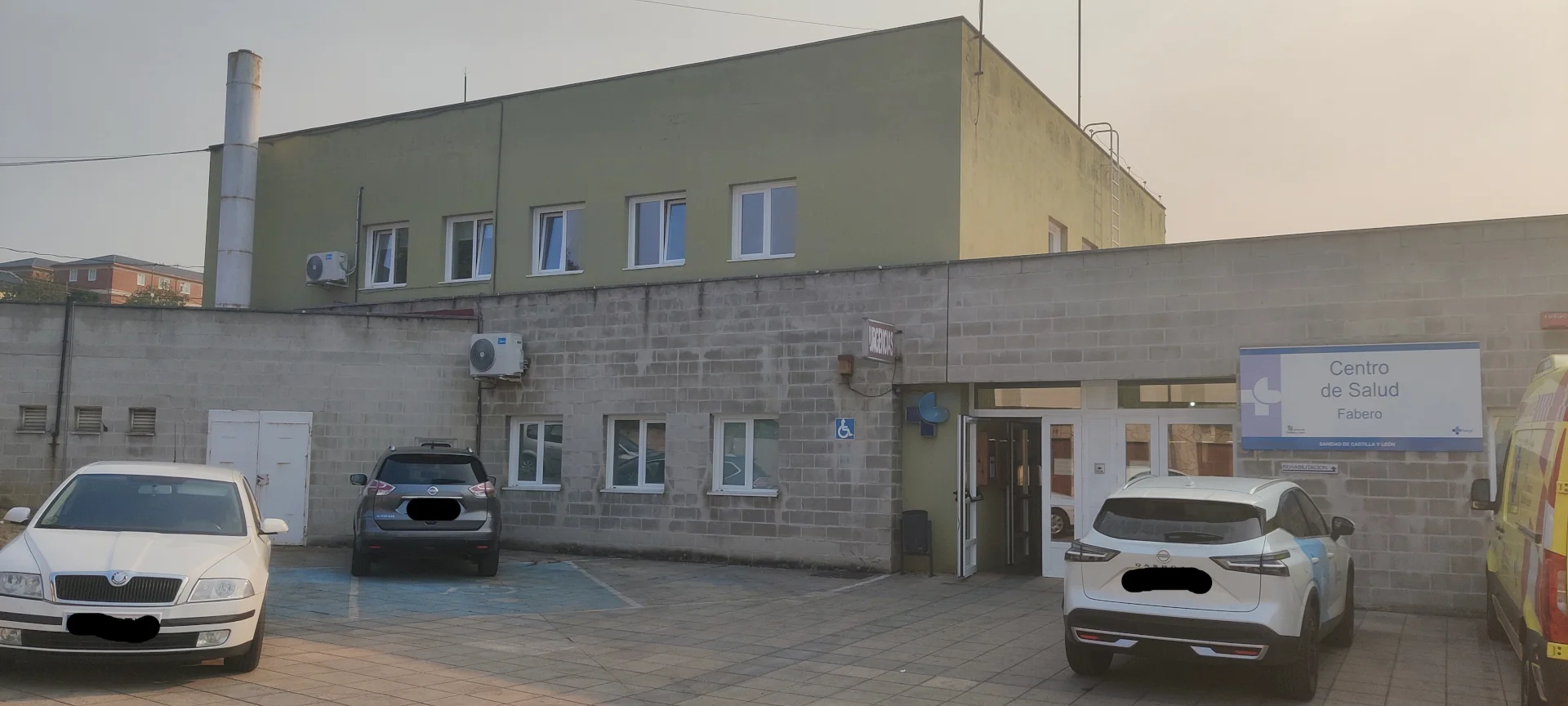

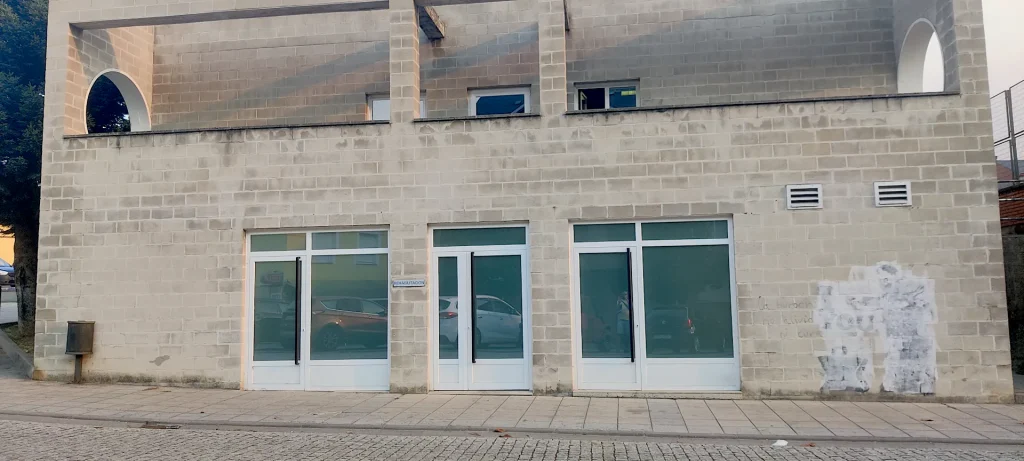

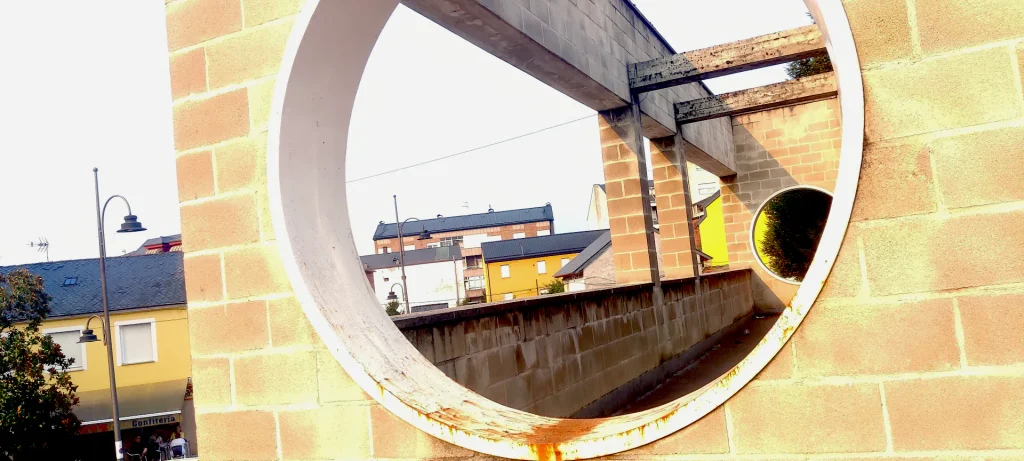

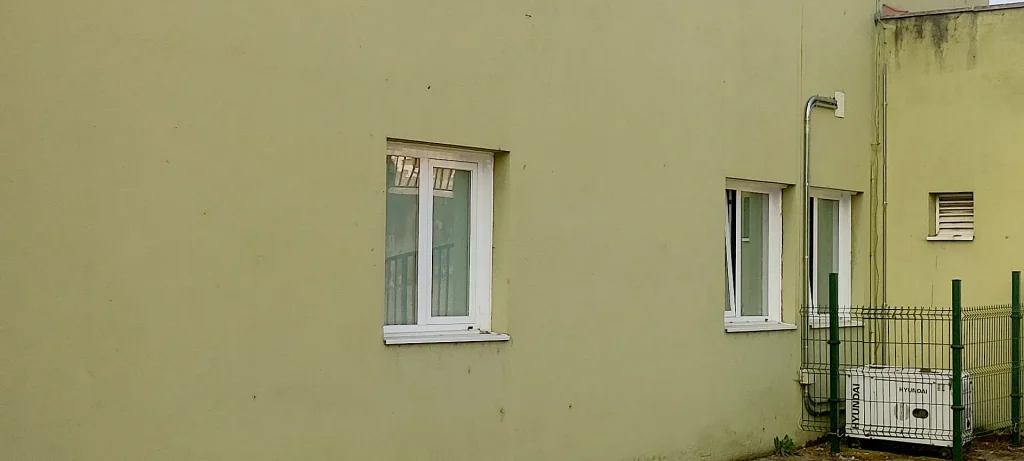

Fotografías
