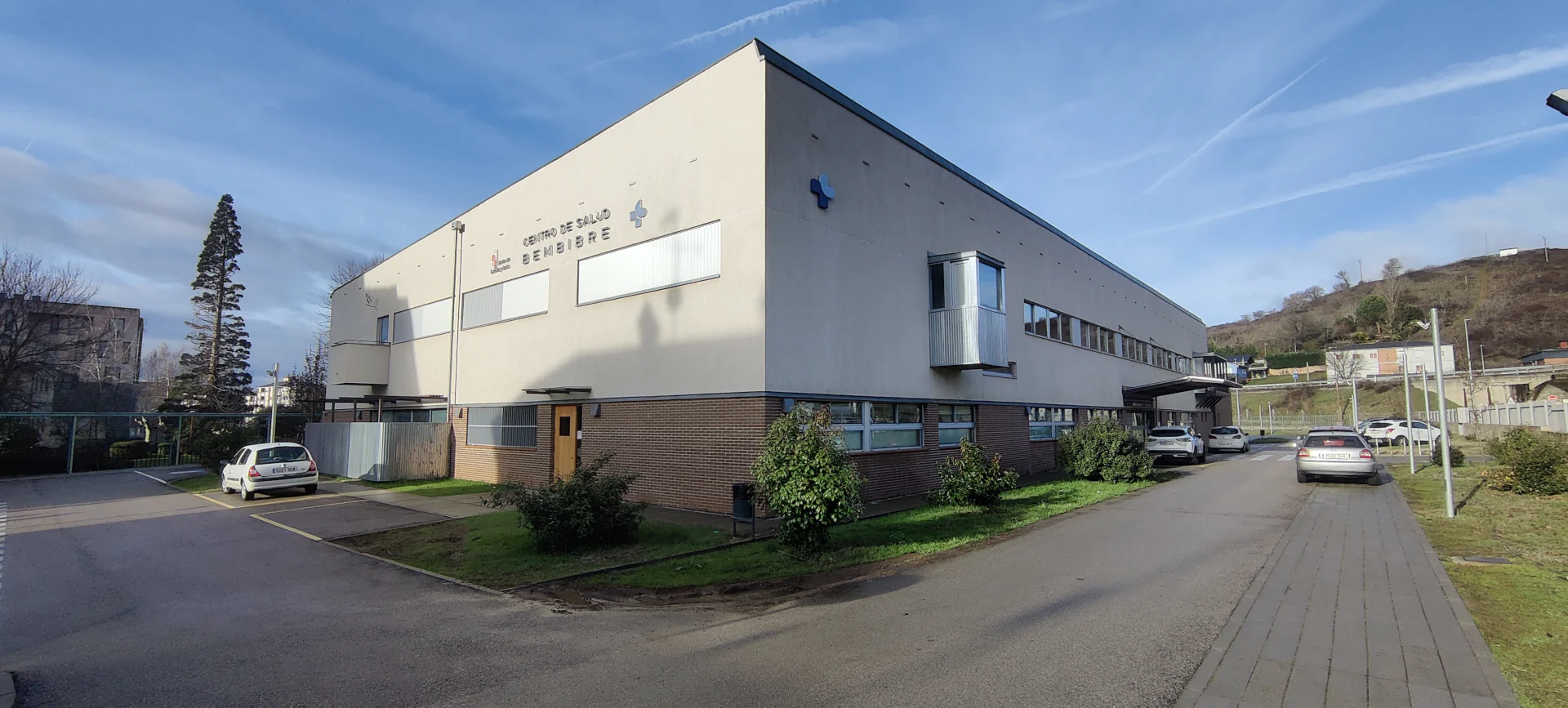

Renovación del sistema de climatización del Centro de Salud de Bembibre
Descripción del proyecto
El proyecto contempla la renovación integral del sistema de climatización del Centro de Salud de Bembibre incorporando un sistema de aerotermia de alta eficiencia para proporcionar calefacción y refrigeración a las distintas áreas asistenciales del edificio.
La actuación se diseñó respetando las instalaciones de calefacción existentes que continúan ofreciendo un buen rendimiento, integrando la nueva producción térmica con los circuitos hidráulicos actuales e incorporando nuevos fancoils para climatizar consultas, urgencias y dependencias sanitarias.
Además de mejorar el confort térmico durante todo el año, la intervención reduce el consumo energético, disminuye las emisiones asociadas al funcionamiento del edificio y dota a la instalación de un sistema de control centralizado capaz de optimizar el funcionamiento de todos los equipos.
La actuación se desarrolló manteniendo la compatibilidad con las instalaciones existentes y priorizando la continuidad del servicio sanitario durante la ejecución de los trabajos. El resultado es una instalación preparada para responder a las necesidades actuales del edificio con un menor consumo energético y una mayor facilidad de mantenimiento.
Datos del proyecto
Objetivos del proyecto
Mejorar el confort
Incorporar climatización completa en consultas, urgencias y zonas sanitarias, garantizando unas condiciones de temperatura adecuadas tanto en invierno como en verano.
Eficiencia energética
Sustituir la producción convencional mediante bombas de calor aire-agua de alta eficiencia con refrigerante natural R290 y tecnología inverter.
Modernizar la instalación
Integrar nuevos circuitos hidráulicos, control centralizado y regulación inteligente aprovechando al máximo la infraestructura existente.
Solución desarrolada
La actuación proyectada tiene como objetivo dotar al Centro de Salud de Bembibre de un sistema completo de climatización capaz de proporcionar calefacción y refrigeración durante todo el año, adaptándose a las necesidades actuales del edificio sanitario sin alterar aquellas instalaciones que continúan ofreciendo un funcionamiento adecuado.
A diferencia de una sustitución integral de la instalación existente, el proyecto parte de un análisis previo del edificio para identificar los equipos que podían mantenerse en servicio. Las calderas de condensación destinadas a calefacción mediante radiadores, suelo radiante y producción de agua caliente sanitaria, junto con la instalación solar térmica existente, que continúa formando parte del sistema al encontrarse en buen estado de conservación y ofrecer un elevado rendimiento energético.
La nueva producción térmica se resuelve mediante la instalación de dos bombas de calor aire-agua de alta eficiencia con refrigerante natural R-290 y tecnología inverter, capaces de modular automáticamente su potencia para adaptarse a la demanda térmica del edificio en cada momento. Este sistema permite cubrir tanto las necesidades de calefacción como de refrigeración, mejorando el rendimiento estacional de la instalación y reduciendo significativamente el consumo energético.
Para distribuir la energía generada se proyecta una nueva red hidráulica destinada a alimentar las unidades terminales tipo fancoil instaladas en consultas, urgencias y diferentes dependencias del centro sanitario. Paralelamente, se reforma el circuito existente que alimenta los climatizadores de aire primario, integrándolo dentro del nuevo sistema hidráulico para conseguir un funcionamiento conjunto de toda la instalación.
Como medida de fiabilidad y continuidad del servicio, la bomba de calor existente destinada a los climatizadores se mantiene conectada hidráulicamente al sistema como equipo de respaldo. De esta forma, el edificio dispone de un generador auxiliar capaz de entrar en funcionamiento de forma puntual ante una incidencia o durante operaciones de mantenimiento, garantizando en todo momento el servicio en un edificio de uso sanitario.
El conjunto de la instalación incorpora un sistema de control centralizado encargado de gestionar el funcionamiento de los equipos generadores, las bombas de circulación y los distintos circuitos hidráulicos, optimizando la producción térmica en función de la demanda real del edificio y reduciendo los consumos de explotación.
Con esta actuación se consigue una instalación moderna, eficiente y preparada para las necesidades futuras del centro sanitario, mejorando el confort de pacientes y personal, incrementando la eficiencia energética del edificio y aprovechando al máximo las infraestructuras existentes mediante una solución técnica integrada y sostenible.
Principales soluciones adoptadas
Generador Térmico
Instalación de dos bombas de calor aire-agua de alta eficiencia con refrigerante natural R290 para la producción de calefacción y refrigeración del edificio.

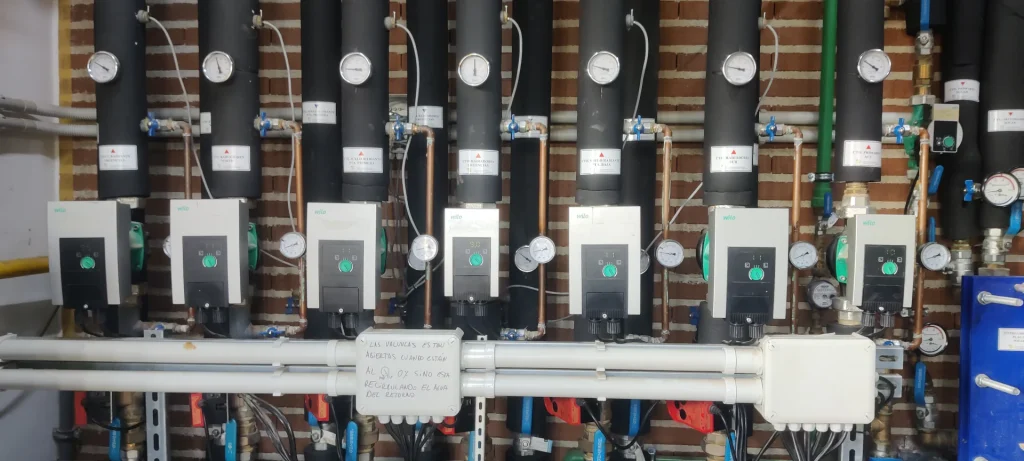

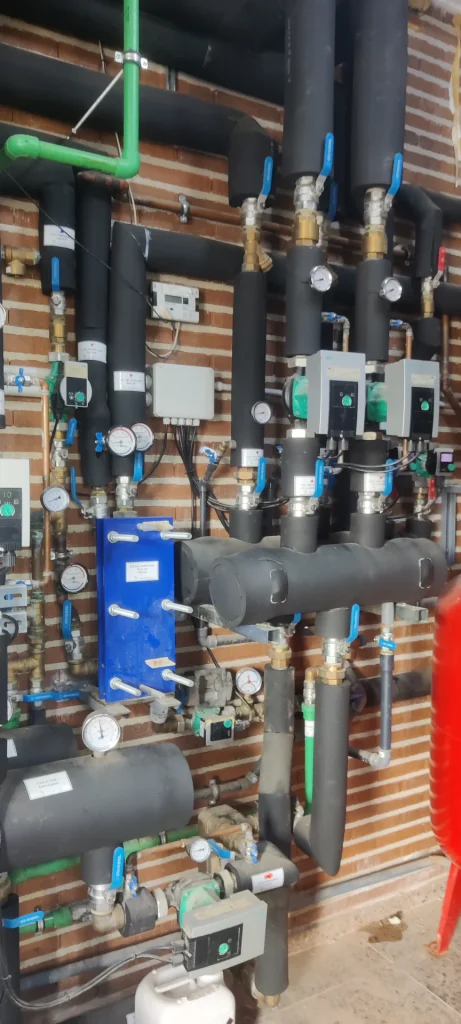

Distribución hidráulica
Nueva red hidráulica diseñada para alimentar las distintas zonas climatizadas, optimizando el equilibrio hidráulico y el rendimiento energético.
Unidades terminales
Instalación de fancoils adaptados a las necesidades térmicas de cada estancia, con regulación independiente de temperatura.

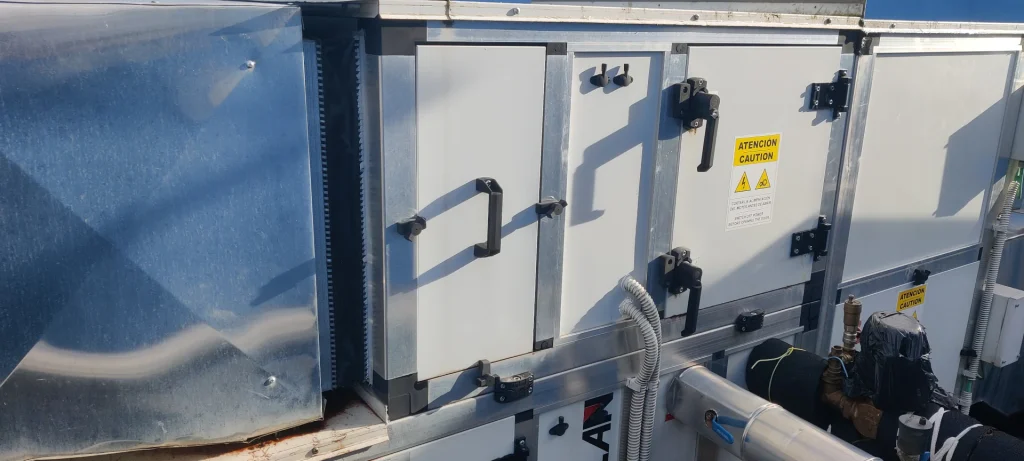

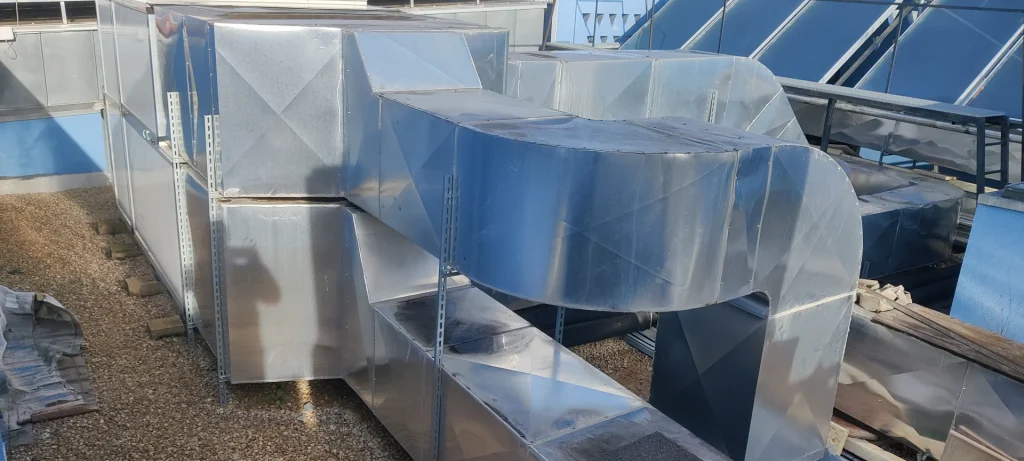

Ventilación eficiente
Integración de la climatización con los climatizadores existentes para mantener la calidad del aire interior y reducir el consumo energético.
Control centralizado
Sistema de regulación centralizada para supervisar la producción térmica y optimizar el funcionamiento de toda la instalación.
Eficiencia energética
266 → 122 kWh/m2·año
Consumo de energía primaria no renovable.
Documenación gráfica
A continuación se muestra una selección de la documentación gráfica elaborada durante el desarrollo del proyecto, incluyendo el esquema hidráulico general de la instalación y una galería de imágenes representativas de la ejecución de la obra.
Esquema de principio
Esquema hidráulico general de la instalación de climatización para el Centro de Salud de Fabero. Se representa la producción térmica mediante aerotermia, el depósito de inercia, los grupos hidráulicos y la distribución hacia las distintas zonas climatizadas del edificio.
